≡≡刮板輸送機減速器試驗臺≡≡

　　1、參考標準：

　　MT/T 1097-2008《煤礦機電設備檢修技術規范》

　　MT/T 101 《刮板輸送機用減速器試驗規范》出廠試驗

　　2、設備功能：

　　1、測試參數：轉速、扭矩、功率

　　2、參數顯示方式：計算機屏幕顯示

　　3、數字設定扭矩值，數字PID自動控制

　　4、自動控制方式： 恒扭矩

　　5、動態曲線顯示

　　3、試驗方法、操作步驟

　　如滿載560kw/1480rpm，其對應扭矩=400/1480*9549=3613Nm

　　1. 25%工況：通過計算機設定扭矩值=3613*25%=903Nm，

　　2. 50%工況：通過計算機設定扭矩值=3613*50%=1806Nm,

　　3. 75%工況：通過計算機設定扭矩值=3613*75%=2709Nm,

　　4. 100%工況：通過計算機設定扭矩值=3613*100%=3613Nm

　　4、設備配置：

　　

序號

名   稱

數量

性能指標

1

可控模擬負載器

1套

  完全滿足560kw/1480rpm加載試驗

  獨有的恒轉矩控制方式，操作方便

  通過計算機設定加載扭矩值后，模擬負載器自動加載到設定值

2

校正工具

1臺

  含200kg砝碼

3

計算機測控系統

1臺

  CPU主控單元

勵磁驅動單元

數據采集單元

計算機、顯示器

系統測控軟件



　　5、其它：

　　1、機械連接:驅動電機---減速機---陪試減速機----可控模擬負載

　　2、需方負責:機械安裝連接,驅動電機,模擬負載循環水系統

　　3、供方負責:設備調試

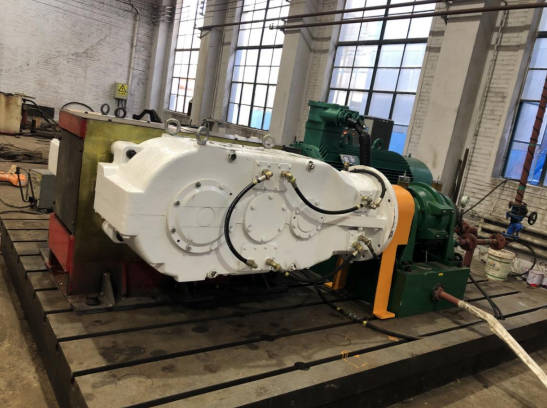

　　6、減速器試驗臺參考照片：
