（1）如何看特性曲線：
特性曲線表示了測功器在不同轉速下所能吸收的功率范圍.
OA線表示測功器在一定的進水壓力下，隨著轉速的變化所能吸收的最大功率線。隨著轉速的變化所能吸收的最大功率線。
AB線為保持測功器扭矩為最大值時，隨著轉速的變化，測功器所能吸收的最大功率線。
BC線為不超過測功器最大容許的排水溫度時，測功器所能吸收的最大功率限制線。
CD線為測功器不充水時制動功率線（空氣摩擦力）。
凡動力機的特性在曲線圖形所包圍的范圍內，一般均能在該型號測功上進行特性試驗。
注意：用戶選用測功器時，必須注意動力機的測試點是否在該型測功器的特性曲線范圍內，并盡可能避開曲線邊緣，一般在中間位置為佳。

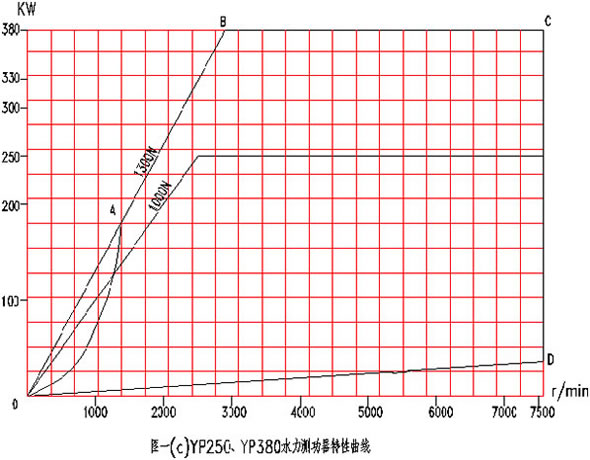

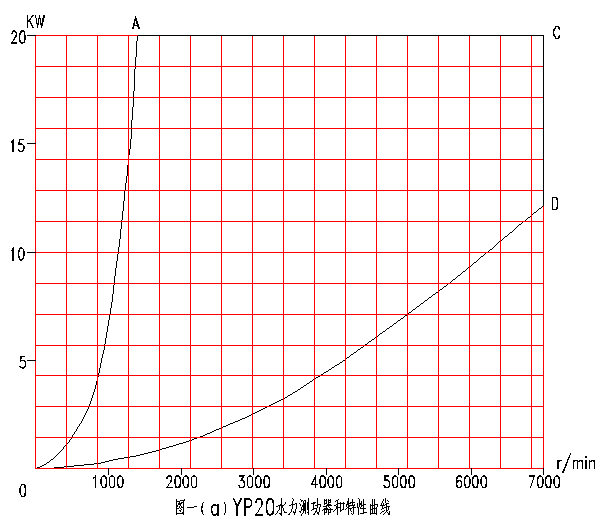

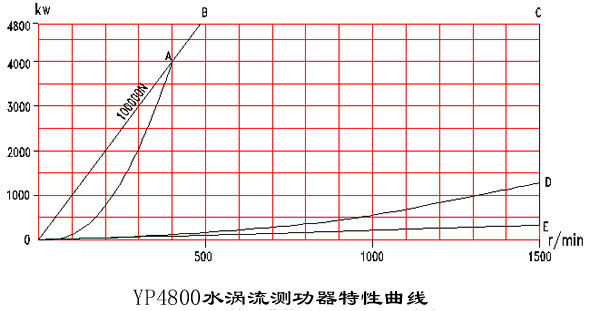

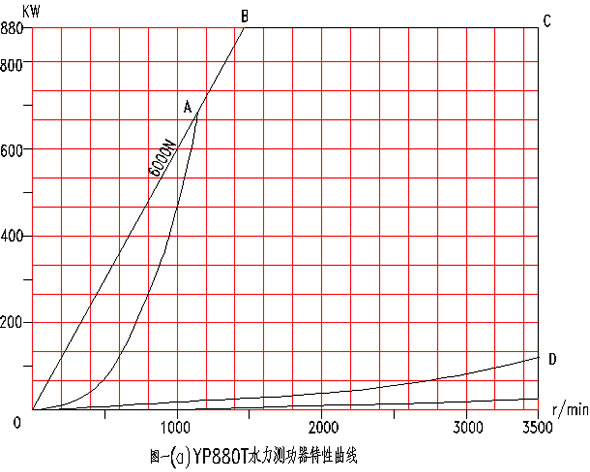

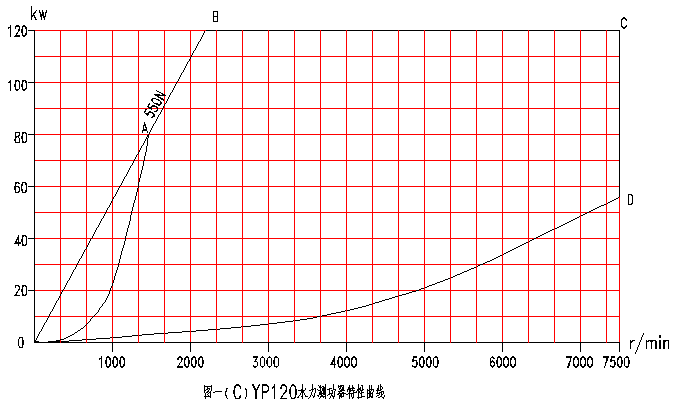

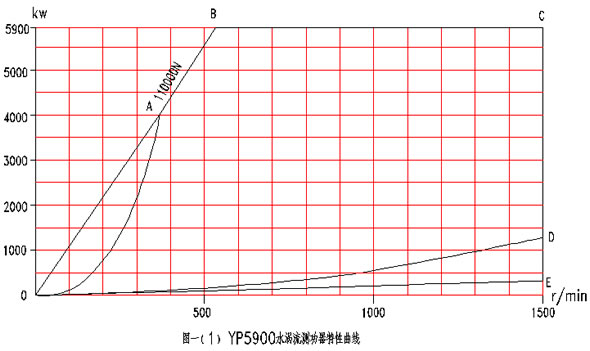

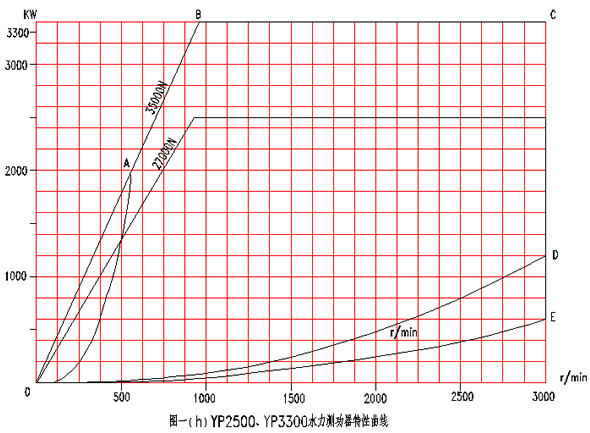

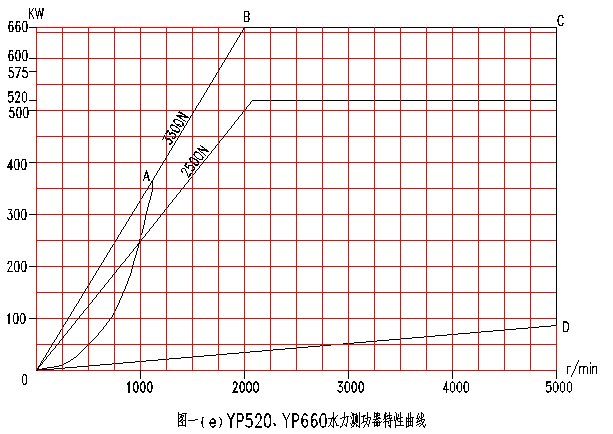

�。�2）特性曲線：
